Qu’est ce qu’un injecteur PoE ?

Qu’est-ce qu’un injecteur PoE ?

Le PoE, ou Power over Ethernet, est une technologie qui a révolutionné le monde des réseaux en simplifiant l'alimentation électrique des dispositifs connectés. Grâce à cette technologie, il est possible d’alimenter des caméras IP, des téléphones VoIP, des points d'accès Wi-Fi et bien d'autres équipements via un simple câble Ethernet, réduisant ainsi la complexité des installations. Cet article va détailler ce qu'est un injecteur PoE, son rôle dans un réseau et les différents types de PoE disponibles sur le marché.

Qu’est-ce que le PoE ?

Le terme PoE (Power over Ethernet) désigne une technologie qui permet de transmettre simultanément des données et de l'électricité à un appareil connecté via un câble Ethernet standard (CAT5, CAT5e, CAT6). Cela permet d’alimenter des dispositifs sans avoir besoin d’une source d'alimentation séparée, ce qui simplifie considérablement l'installation et la gestion des infrastructures réseau.

Le PoE est particulièrement utile pour les dispositifs situés dans des endroits difficiles d'accès ou éloignés, où l'installation de câbles d'alimentation classiques serait coûteuse ou complexe. Parmi les appareils les plus couramment alimentés via PoE, on trouve les caméras de surveillance IP, les points d'accès Wi-Fi, les téléphones VoIP, et même certains dispositifs d'automatisation de bâtiment comme les capteurs et les systèmes d'alarme.

Comment fonctionne le PoE ?

Le fonctionnement du PoE repose sur l'utilisation d'un seul câble Ethernet pour transférer à la fois les données et l'énergie électrique. Le câble est connecté à un commutateur PoE ou à un injecteur PoE qui fournit l’alimentation électrique nécessaire tout en assurant la transmission des données. L’équipement terminal, qu'il s'agisse d’une caméra IP ou d’un point d'accès, doit être compatible PoE pour recevoir à la fois l’alimentation et les données par ce même câble.

Voici les deux principaux composants dans une installation PoE :

• Le fournisseur d’énergie : C’est l’appareil qui injecte l’alimentation dans le câble Ethernet. Il peut s’agir d’un commutateur PoE (qui combine alimentation et transfert de données) ou d’un injecteur PoE dédié.
• L’appareil alimenté (PD) : L’appareil qui reçoit l’alimentation via le câble Ethernet. Cela peut inclure des caméras IP, des téléphones VoIP ou des points d'accès sans fil, à condition qu'ils soient compatibles PoE.

Qu’est-ce qu’un injecteur PoE ?

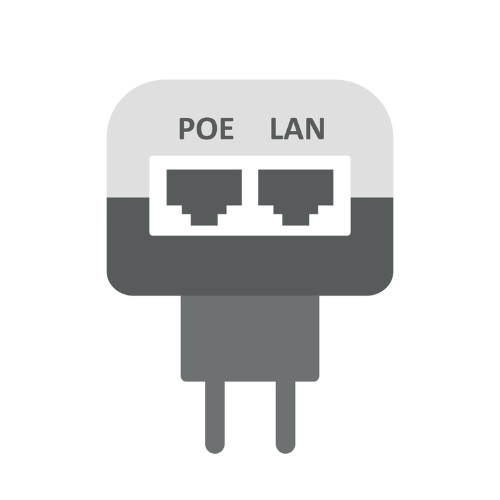

Un injecteur PoE, également appelé midspan, est un appareil qui ajoute de l’alimentation électrique à un câble Ethernet là où l’infrastructure réseau existante n’a pas de prise en charge native du PoE. Contrairement à un commutateur PoE, un injecteur PoE ne gère que l'injection de l'alimentation électrique et non la commutation des données.

Typiquement, un injecteur PoE se place entre un commutateur réseau classique (non PoE) et l'appareil alimenté. Il prend les données du commutateur via un câble Ethernet, y ajoute l'alimentation électrique, puis transfère à l'appareil final via un autre câble Ethernet. Cette solution est idéale si vous avez déjà un réseau en place et que vous ne souhaitez pas investir dans un nouveau commutateur PoE.

Les différentes normes PoE

Il existe plusieurs normes PoE qui déterminent la quantité d'énergie pouvant être transmise à travers un câble Ethernet. Chaque norme est adaptée à des besoins spécifiques en fonction des appareils à alimenter :

PoE (IEEE 802.3af)

La norme PoE de base, IEEE 802.3af, permet de fournir jusqu’à 15,4 watts de puissance via un câble Ethernet. Cette norme est largement suffisante pour les dispositifs à faible consommation comme les téléphones VoIP, les caméras de sécurité de base ou les points d'accès Wi-Fi standards.

PoE+ (IEEE 802.3at)

La norme PoE+ (IEEE 802.3at) est une version améliorée qui fournit jusqu’à 30 watts de puissance, ce qui permet d'alimenter des dispositifs plus énergivores, comme les caméras de sécurité dotées de fonctionnalités avancées telles que l’infrarouge ou le PTZ (Pan-Tilt-Zoom), ainsi que certains systèmes d'affichage numérique.

PoE++ (IEEE 802.3bt)

La norme PoE++ (IEEE 802.3bt) est la plus récente et peut fournir jusqu’à 60 watts (type 3) ou 100 watts (type 4). Cette norme est conçue pour les dispositifs à très forte consommation, tels que les caméras avec multiples capteurs, les écrans tactiles, ou encore les dispositifs d’éclairage LED. PoE++ est de plus en plus utilisé dans les environnements industriels où la demande en énergie est importante.

Les avantages de l’utilisation du PoE et des injecteurs PoE

L’utilisation du PoE présente plusieurs avantages pour les installations réseau, qu’il s’agisse de petites entreprises, d’installations résidentielles ou de grandes infrastructures :

• Simplification des installations : Avec le PoE, un seul câble Ethernet est nécessaire pour fournir à la fois les données et l'alimentation électrique, réduisant ainsi le nombre de câbles à installer. Cela simplifie l’infrastructure et réduit les coûts d’installation, surtout dans les environnements complexes ou éloignés.
• Réduction des coûts : Le PoE élimine le besoin de prises de courant supplémentaires à proximité des dispositifs connectés. Cela permet de faire des économies sur le câblage électrique et l’installation de prises électriques.
• Flexibilité accrue : Les dispositifs PoE peuvent être installés dans des endroits où il serait difficile ou coûteux d’amener une alimentation électrique, comme les plafonds pour des caméras de surveillance ou des points d'accès Wi-Fi.
• Fiabilité : En centralisant l’alimentation via un commutateur PoE ou un injecteur, il est plus facile de gérer les dispositifs connectés et de les redémarrer à distance en cas de problème.
• Évolutivité : Le PoE permet de faire évoluer un réseau en ajoutant simplement des dispositifs supplémentaires sans avoir à revoir toute l’infrastructure d’alimentation. Un injecteur PoE peut être ajouté sans avoir à remplacer les commutateurs existants.

PoE et la vidéosurveillance

L'une des principales applications du PoE est la vidéosurveillance. Les caméras de sécurité IP alimentées par PoE sont largement utilisées dans les environnements commerciaux, industriels et résidentiels. Grâce à la technologie PoE, il est possible d’installer des caméras dans des endroits éloignés ou difficiles d’accès sans se soucier de la proximité d’une source d’alimentation. De plus, les caméras PTZ, qui consomment davantage d’énergie en raison de leur capacité à bouger et zoomer, peuvent être alimentées par des standards PoE+ ou PoE++ pour assurer leur bon fonctionnement.

Conclusion

La technologie PoE et les injecteurs PoE offrent des solutions pratiques et économiques pour alimenter et connecter des dispositifs en réseau, en particulier dans le domaine de la vidéosurveillance et des communications. En simplifiant les installations et en réduisant les coûts, le PoE est devenu un standard pour les environnements modernes. Que ce soit pour alimenter des caméras de surveillance IP, des points d'accès Wi-Fi ou des téléphones VoIP, le PoE offre flexibilité, fiabilité et évolutivité, tout en répondant aux besoins d'un réseau toujours plus complexe et connecté.
