Qu’est ce que le crimping ?

Qu’est-ce que le crimping ?

Le terme crimping désigne un processus essentiel dans la fabrication et la maintenance des connexions réseau, télécoms et électriques. Il s’agit de fixer mécaniquement un connecteur à un câble pour assurer une connexion électrique et mécanique fiable. Le crimping est couramment utilisé pour connecter des câbles Ethernet, coaxiaux et téléphoniques, ainsi que pour l’installation de nombreux types de dispositifs de câblage. Cet article explore ce qu’est le crimping, comment il fonctionne, ses différents outils, et pourquoi il est si important dans les infrastructures modernes.

Le crimping : une méthode de connexion rapide et fiable

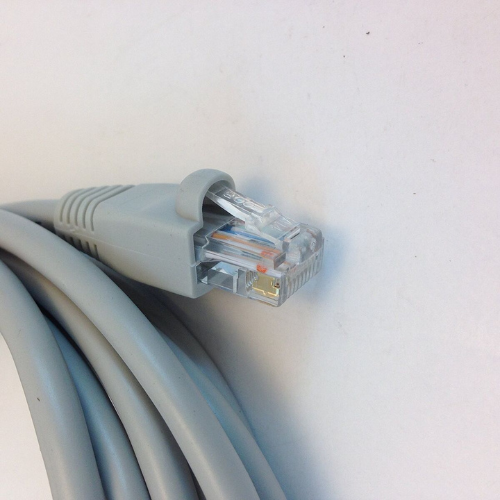

Le crimping, ou sertissage en français, est une méthode qui consiste à fixer un connecteur, comme une fiche RJ45, à un câble de manière à créer une connexion fiable entre les deux. Contrairement aux méthodes de soudure, le crimping est rapide, ne nécessite pas de chaleur, et permet de produire des connexions robustes en quelques étapes simples. Cette méthode est particulièrement appréciée pour sa simplicité et sa rapidité, notamment dans les installations de réseaux informatiques et télécoms, où la mise en place de nombreux câbles est nécessaire.

Le crimping est utilisé dans divers secteurs, y compris les télécommunications, l'informatique, l'électronique, et l'automobile. Dans chaque cas, l'objectif est de créer une connexion à la fois électrique (pour la transmission des données ou de l'énergie) et mécanique (pour garantir la solidité du montage).

Comment fonctionne le crimping ?

Le processus de crimping implique l’utilisation d’un outil de sertissage (ou pince à sertir) qui exerce une pression pour fixer fermement un connecteur sur un câble. Voici les principales étapes du crimping :

Dénudage du câble : Le câble doit être préparé en retirant une partie de son isolation extérieure pour exposer les fils internes sans les endommager.
Insertion dans le connecteur : Les fils dénudés sont insérés dans un connecteur (comme une fiche RJ45 pour un câble Ethernet ou un connecteur BNC pour un câble coaxial), en suivant une configuration spécifique selon le type de câble.
Sertissage : L’outil de crimping est ensuite utilisé pour compresser le connecteur autour des fils. Cela permet d’écraser légèrement le connecteur sur le câble, assurant ainsi une connexion mécanique solide et une bonne conductivité électrique.
Vérification : Une fois le crimping effectué, il est important de vérifier que la connexion est bien fixée et que les contacts sont bien établis pour garantir le bon fonctionnement du dispositif.

Le crimping est un processus relativement simple, mais il nécessite une certaine précision. Si le connecteur est mal serti, cela peut entraîner des problèmes de connexion, comme une perte de signal ou des interruptions dans la transmission des données.

Les outils de crimping

Pour réaliser un crimping, il est essentiel d’avoir les bons outils. L’outil principal est la pince à sertir, mais il existe d’autres outils qui peuvent faciliter le processus, notamment pour la préparation des câbles. Voici une liste des principaux outils utilisés pour le crimping :

Pince à sertir

La pince à sertir est l'outil principal utilisé pour le crimping. Il en existe plusieurs types en fonction du connecteur à sertir. Par exemple, pour les câbles Ethernet, une pince à sertir RJ45 est nécessaire, tandis que pour les câbles coaxiaux, une pince spécifique BNC sera utilisée. Cet outil est conçu pour exercer une pression uniforme sur le connecteur, garantissant une fixation solide et durable.

Dénudeur de câble

Le dénudeur de câble est un outil essentiel pour préparer le câble avant le crimping. Il permet de retirer l'isolation extérieure sans endommager les fils internes. Cet outil est généralement réglable pour s’adapter à différents types et tailles de câbles.

Testeur de câbles

Une fois le crimping effectué, l’utilisation d’un testeur de câbles permet de s’assurer que la connexion est correcte et que le signal est bien transmis. Cet outil vérifie la continuité des fils et détecte les éventuelles erreurs de connexion ou défauts dans le sertissage.

Types de connecteurs utilisés pour le crimping

Le crimping est utilisé pour sertir une grande variété de connecteurs, en fonction des types de câbles et des applications. Voici les plus courants :

RJ45 : C’est le connecteur standard utilisé pour les câbles Ethernet, qui connectent des dispositifs réseau comme des ordinateurs, des routeurs et des caméras IP.
RJ11 : Ce type de connecteur est utilisé principalement pour les lignes téléphoniques.
BNC : Ce connecteur est souvent utilisé avec des câbles coaxiaux dans des applications de vidéosurveillance, de télécommunication et de diffusion.
Connecteurs à cosses : Utilisés principalement pour les connexions électriques dans les voitures ou les systèmes industriels, ces connecteurs permettent de fixer des câbles aux terminaux électriques.

Avantages du crimping

Le crimping présente de nombreux avantages par rapport à d'autres méthodes de connexion, notamment la soudure. Voici quelques-uns des principaux avantages :

Rapidité et simplicité : Le crimping est une méthode rapide et facile à mettre en œuvre, surtout lorsqu’il s’agit d’installer ou de réparer de nombreux câbles dans un environnement réseau.
Connexion fiable : Si le crimping est bien réalisé, il crée une connexion solide et durable qui assure une transmission de données ou de courant sans interruption.
Réduction des coûts : Le crimping ne nécessite pas d’équipements complexes ni de formation spécialisée, ce qui en fait une solution économique pour la connexion de câbles.
Pas de soudure : Contrairement à la soudure, le crimping ne nécessite pas d’apport de chaleur, ce qui élimine le risque de surchauffe ou de dommages aux composants sensibles.

Applications pratiques du crimping

Le crimping est utilisé dans un large éventail d’industries et d’applications. Voici quelques exemples courants :

Installations réseau : Dans les environnements de bureau, de centres de données ou même dans les maisons, le crimping est utilisé pour connecter des câbles Ethernet (RJ45) aux routeurs, ordinateurs et autres dispositifs réseau.
Vidéosurveillance : Le crimping est souvent utilisé pour connecter des caméras de sécurité IP ou analogiques à des enregistreurs vidéo en réseau (NVR) via des câbles coaxiaux ou Ethernet.
Automobile : Dans le domaine de l’automobile, le crimping est utilisé pour fixer des connecteurs à cosses sur les systèmes électriques des voitures.
Télécommunications : Le crimping est utilisé dans les systèmes téléphoniques, où des connecteurs RJ11 sont sertis sur des câbles pour assurer la connectivité.

Conclusion

Le crimping est une méthode essentielle et polyvalente dans de nombreux secteurs où la fiabilité des connexions est primordiale. Que ce soit pour des installations réseau, des systèmes de vidéosurveillance ou des applications industrielles, le crimping permet de créer des connexions à la fois solides et durables, sans la complexité de la soudure. Grâce à des outils spécialisés et une méthode relativement simple, il est possible d’obtenir une connexion stable et performante qui assure la transmission efficace des données et de l’énergie dans n’importe quel environnement.
