Capteur PIR : Fonctionnement, Applications et Conseils d'Installation

Capteur PIR : Qu'est-ce que c'est et comment fonctionne-t-il ?

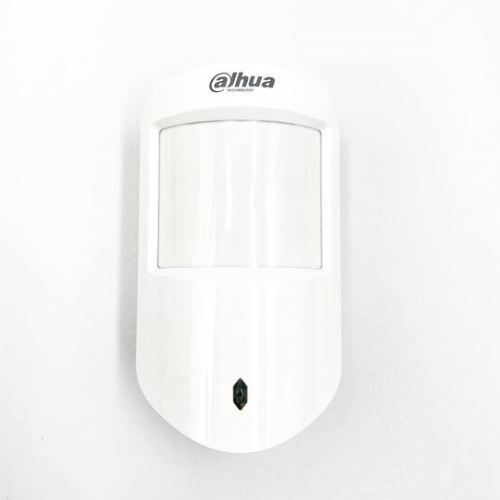

Le capteur PIR (Passive InfraRed) est un dispositif incontournable dans le domaine de la sécurité et de la domotique. Très souvent utilisé dans les systèmes d'alarme et de vidéosurveillance, il permet de détecter les mouvements grâce aux variations de chaleur dans un espace donné. Ce type de capteur est particulièrement apprécié pour sa fiabilité et sa simplicité d'utilisation. Dans cet article, nous allons vous expliquer en détail ce qu'est un capteur PIR, comment il fonctionne, ses applications, et pourquoi il est si populaire dans les systèmes de sécurité modernes.

Comment fonctionne un capteur PIR ?

Le capteur PIR fonctionne en détectant les rayonnements infrarouges émis par les corps chauds, tels que les humains ou les animaux. En effet, tous les objets émettent des rayonnements infrarouges, mais les êtres vivants produisent une quantité significativement plus importante. Le capteur est composé de plusieurs parties, dont un détecteur de lumière infrarouge et une lentille qui focalise cette lumière sur un ensemble de capteurs internes.

Lorsqu'un corps en mouvement entre dans le champ de détection du capteur, la variation de chaleur est captée par le détecteur, ce qui provoque une réponse du système. Contrairement à d'autres types de capteurs, le capteur PIR ne génère pas d'émissions d'énergie lui-même, d'où le terme "passif". Il ne fait qu'interpréter les changements dans l'environnement immédiat.

Les composants d'un capteur PIR

Un capteur PIR se compose généralement de plusieurs éléments clés qui permettent une détection précise et fiable :

• Détecteur infrarouge : Le cœur du capteur, qui capte les variations de rayonnement infrarouge dans l'environnement.
• Lentille de Fresnel : Utilisée pour élargir le champ de détection, cette lentille permet de focaliser les rayons infrarouges sur le détecteur.
• Filtre infrarouge : Il sert à bloquer certaines longueurs d'onde qui pourraient créer des interférences ou de faux positifs.
• Circuit électronique : Responsable de l'interprétation des données collectées par le détecteur et de l'envoi des alertes en cas de détection d’un mouvement.

Tous ces composants fonctionnent ensemble pour créer un dispositif capable de détecter avec précision les changements de chaleur dans son environnement, réduisant ainsi les risques de fausses alertes et garantissant une sécurité accrue.

Les applications des capteurs PIR

Le capteur PIR est utilisé dans une large gamme d'applications, notamment dans le domaine de la sécurité et de la domotique. Voici quelques exemples concrets :

• Systèmes d'alarme : Les capteurs PIR sont un élément essentiel des systèmes d'alarme de sécurité. Lorsqu'ils détectent un mouvement dans une zone protégée, ils déclenchent une alarme sonore ou envoient une notification aux propriétaires.
• Éclairage automatique : Dans les maisons et les bureaux, les capteurs PIR sont utilisés pour allumer automatiquement les lumières lorsqu'une personne entre dans une pièce, puis pour les éteindre après une période d'inactivité.
• Caméras de vidéosurveillance : Les caméras équipées de capteurs PIR ne s'activent que lorsqu'un mouvement est détecté, ce qui permet d'économiser de l'énergie et d'enregistrer uniquement les événements pertinents.
• Portiers vidéo : Certains portiers vidéo utilisent des capteurs PIR pour détecter la présence d'une personne à la porte, activant ainsi la caméra et l'enregistrement avant même que la sonnette ne soit actionnée.

En plus de ces applications courantes, les capteurs PIR sont également utilisés dans des environnements industriels pour surveiller les mouvements des machines ou dans les véhicules pour des systèmes de détection de présence. Leur polyvalence en fait un composant essentiel dans de nombreux secteurs technologiques.

Les avantages et inconvénients des capteurs PIR

Comme tout dispositif technologique, les capteurs PIR ont leurs points forts et leurs limites. Voici un aperçu des avantages et des inconvénients de ce type de capteur :

Avantages :

• Fiabilité : Les capteurs PIR sont capables de détecter des mouvements avec précision, ce qui les rend très fiables dans des environnements contrôlés.
• Faible consommation d'énergie : Ces capteurs sont conçus pour consommer très peu d'énergie, ce qui les rend idéaux pour des systèmes fonctionnant sur batterie ou des dispositifs domotiques connectés.
• Facilité d'installation : Les capteurs PIR sont simples à installer et à intégrer dans les systèmes de sécurité existants.
• Rentabilité : En comparaison avec d'autres technologies de détection de mouvement, les capteurs PIR sont relativement abordables, tout en offrant de bonnes performances.

Inconvénients :

• Sensibilité limitée : Les capteurs PIR ne peuvent détecter que des objets qui émettent de la chaleur, ce qui signifie qu'ils peuvent ne pas réagir à des objets froids ou à des mouvements rapides.
• Champ de détection restreint : Le champ de vision d'un capteur PIR est généralement limité à une zone définie. Si l'installation n'est pas correcte, certains mouvements peuvent ne pas être détectés.
• Vulnérabilité aux faux positifs : Les capteurs PIR peuvent parfois déclencher des alertes en raison de changements rapides de température ou d'animaux passant dans le champ de détection.

Conseils pour choisir et installer un capteur PIR

Le choix et l'installation d'un capteur PIR doivent être réalisés avec soin pour garantir une efficacité maximale. Voici quelques conseils à prendre en compte :

• Choisir le bon emplacement : Installez le capteur à une hauteur optimale (généralement entre 2 et 3 mètres) pour couvrir le plus grand champ de vision possible.
• Éviter les sources de chaleur directes : Ne placez pas le capteur près d'appareils de chauffage, de fenêtres exposées au soleil ou d'autres sources de chaleur qui pourraient provoquer des faux positifs.
• Tester la sensibilité : Après l'installation, effectuez des tests pour ajuster la sensibilité du capteur afin d'éviter les fausses alertes tout en garantissant la détection des intrusions réelles.

Conclusion

Les capteurs PIR sont une solution fiable et économique pour détecter les mouvements dans des systèmes de sécurité ou de domotique. Leur fonctionnement simple et leur capacité à détecter les variations de chaleur en font un outil essentiel dans les environnements résidentiels et commerciaux. Toutefois, comme pour tout système de sécurité, une installation correcte et un choix réfléchi du dispositif sont essentiels pour garantir leur efficacité. En tenant compte de leurs avantages et inconvénients, les capteurs PIR offrent un excellent rapport qualité-prix pour ceux qui cherchent à renforcer leur sécurité avec une technologie simple mais performante.
